養生板スライダー（ジョイント用）
ジョイント部の乳剤散布を補助する金具です。
養生用の合板に取り付けてスライドさせることで、簡単にジョイント断面と擦り付け部に乳剤を塗布できます。
取り付け方 クリックすると拡大表示されます

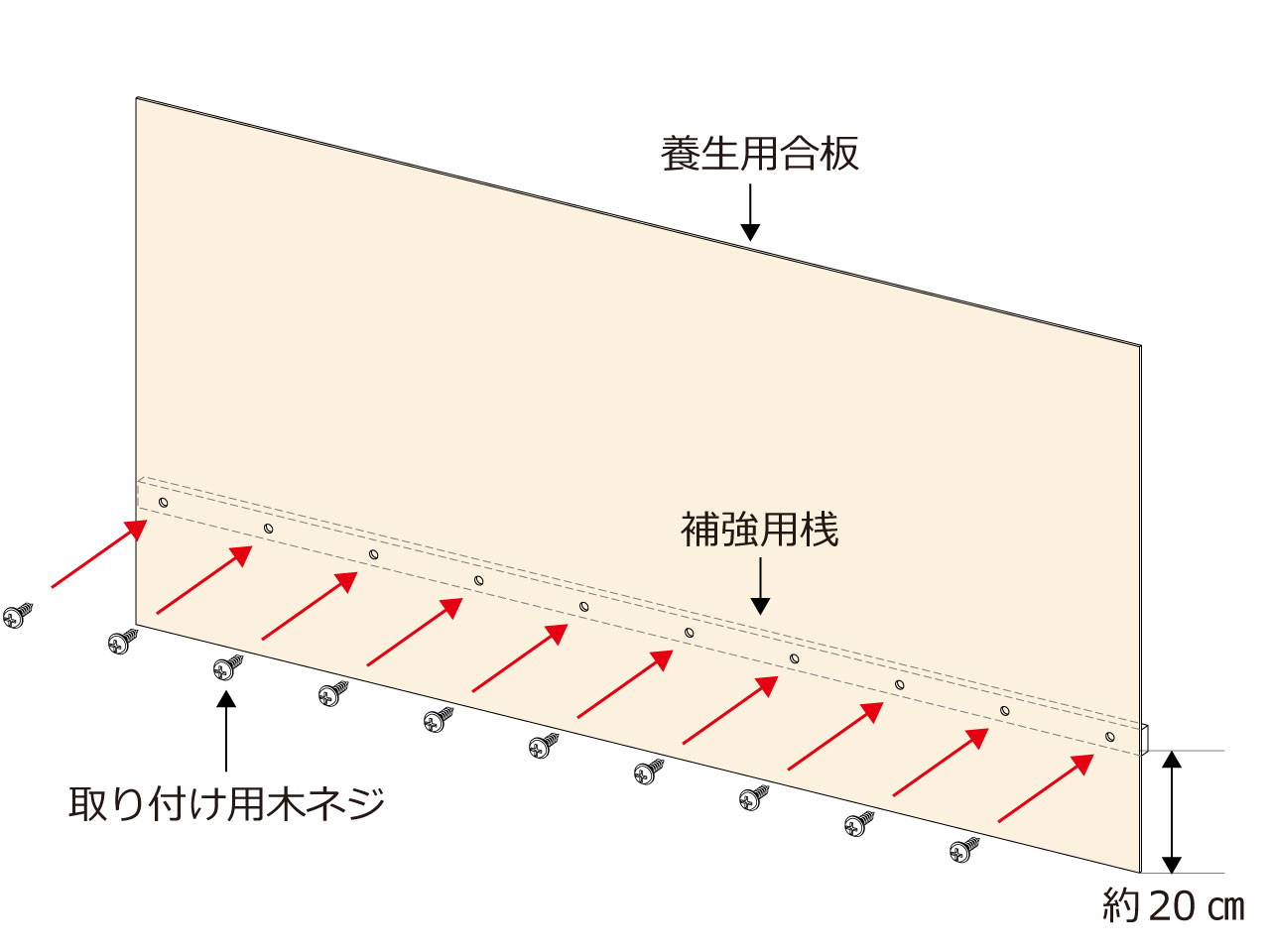

- 付属の木ネジを使用して養生用合板の裏側にたわみ防止用の桟を取り付けます。
養生用合板、補強用の桟は別途ご用意ください。

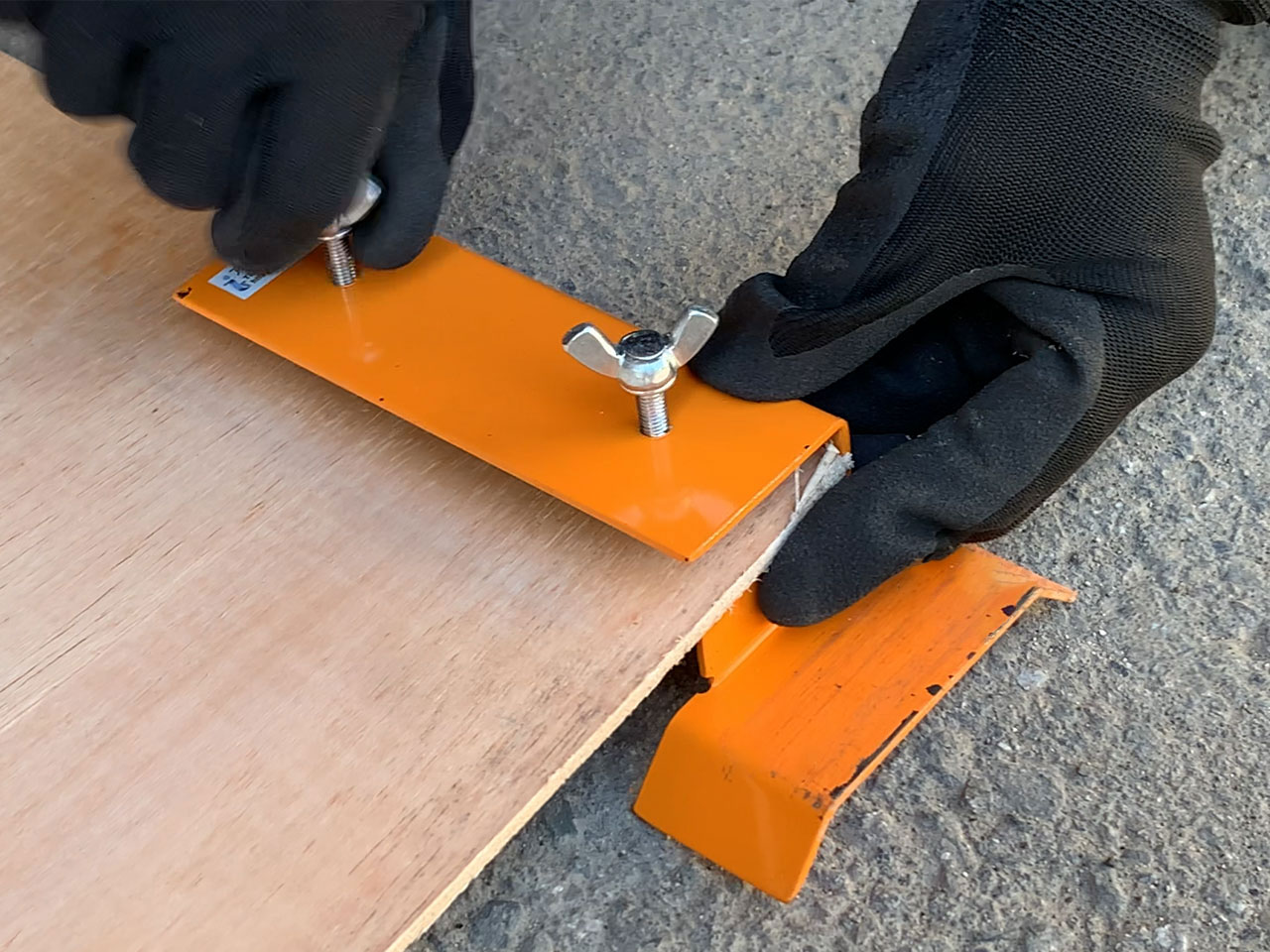

- スライダー裏側のネジを緩めて合板の左右に取り付けます。

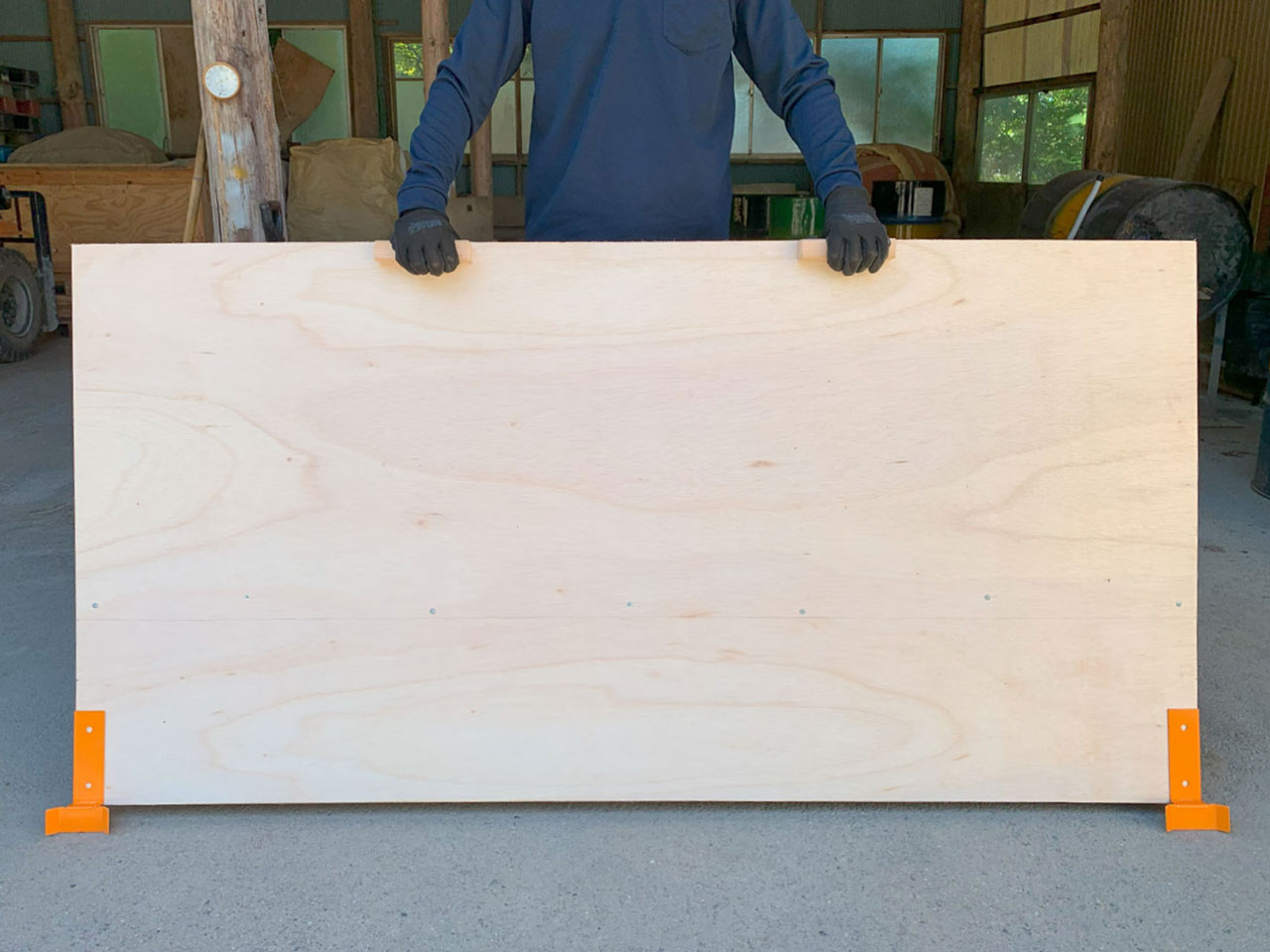

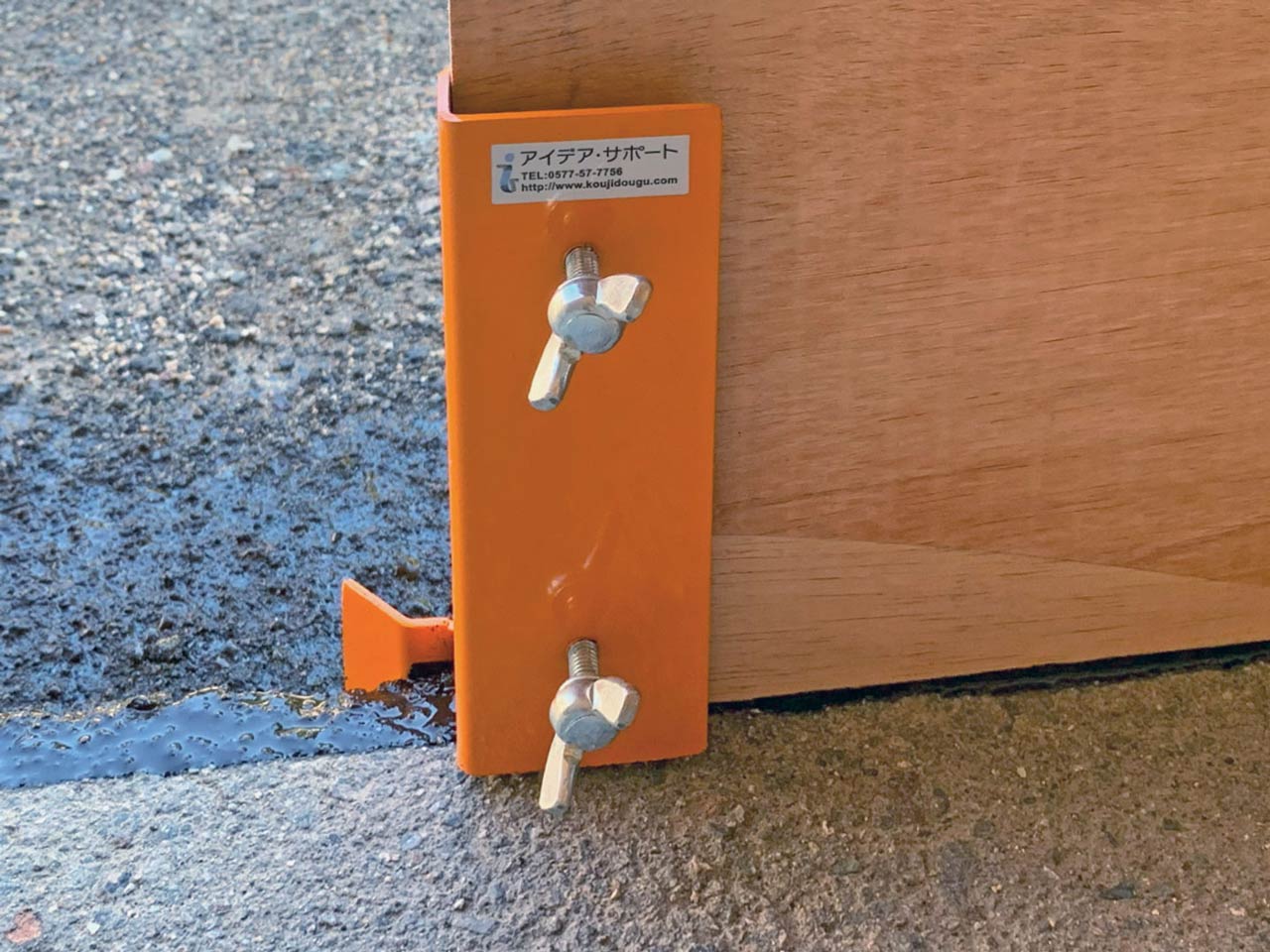

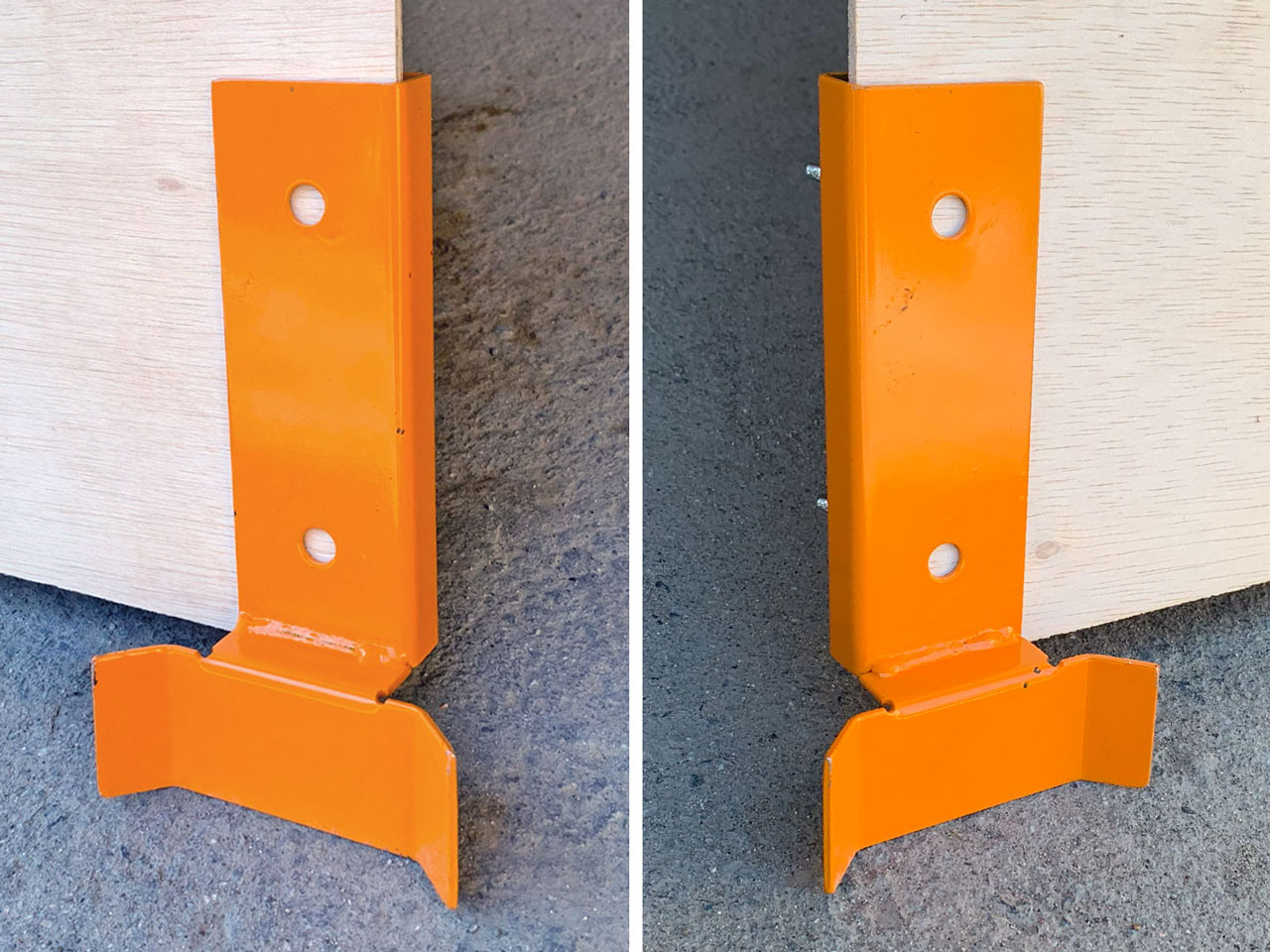

- 取り付けた状態（表側）

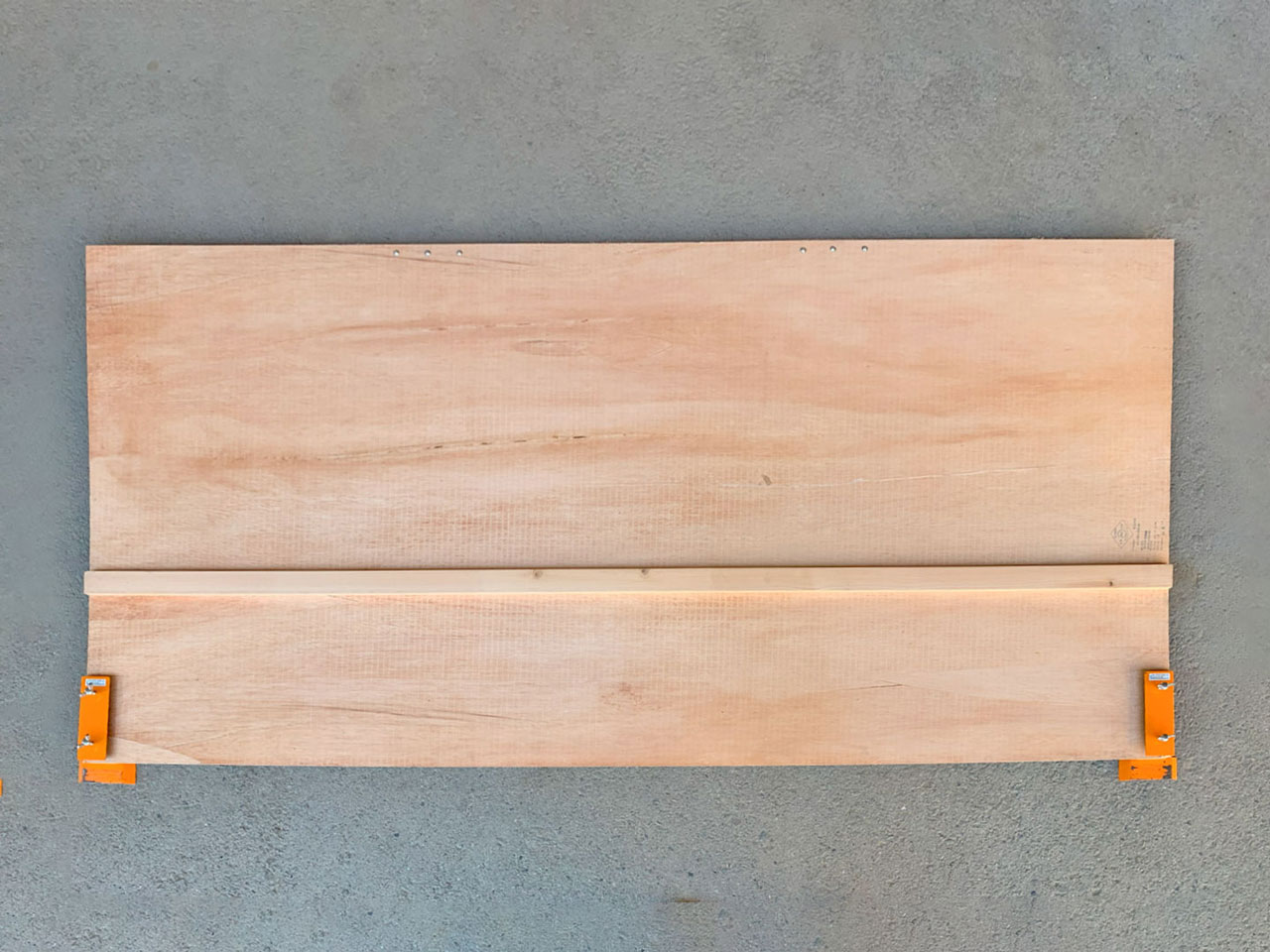

- 取り付けた状態（裏側）

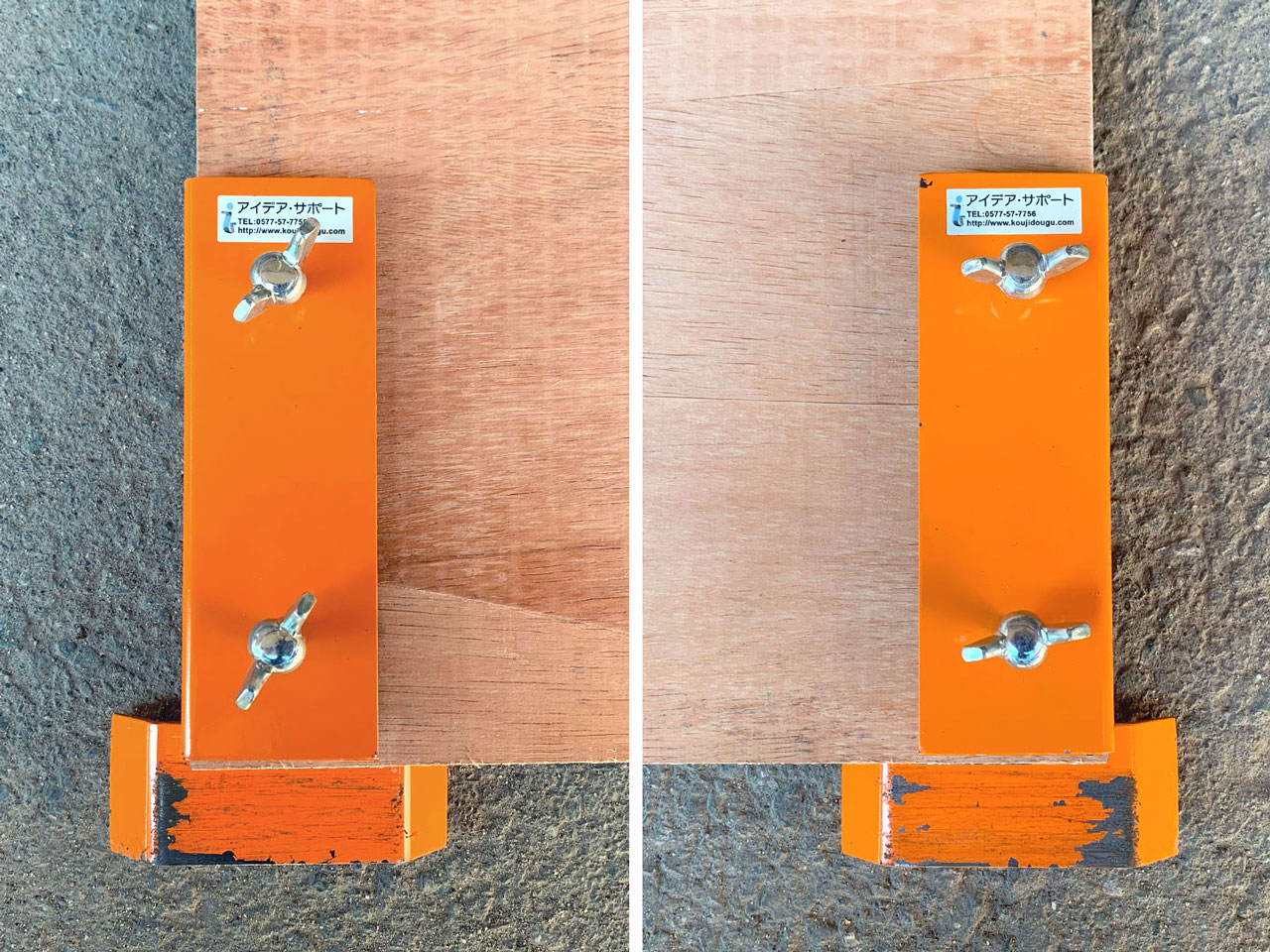

合板がスライダー下部から5㎜程度はみ出すように取り付けてください。
使用方法 クリックすると拡大表示されます

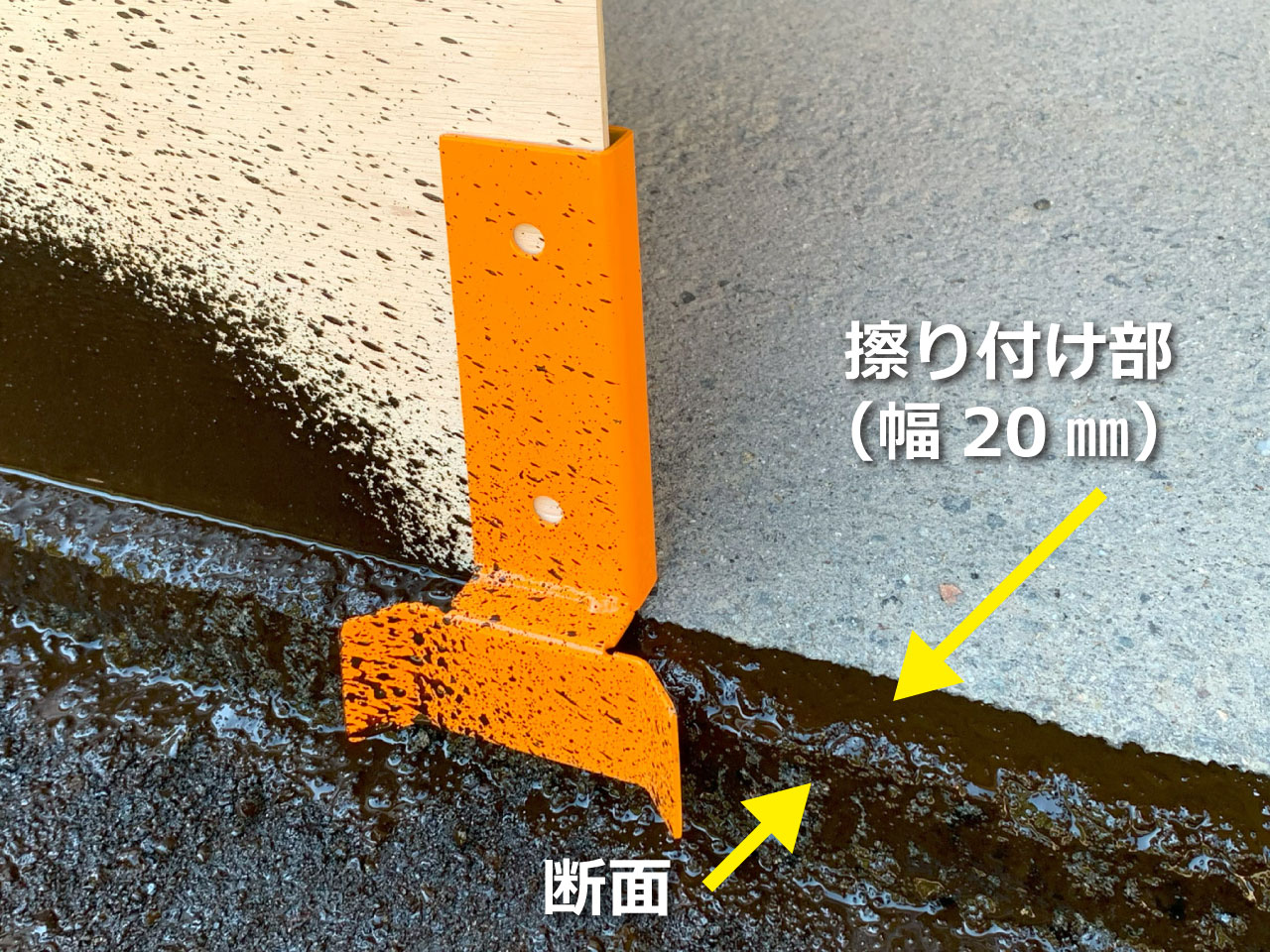

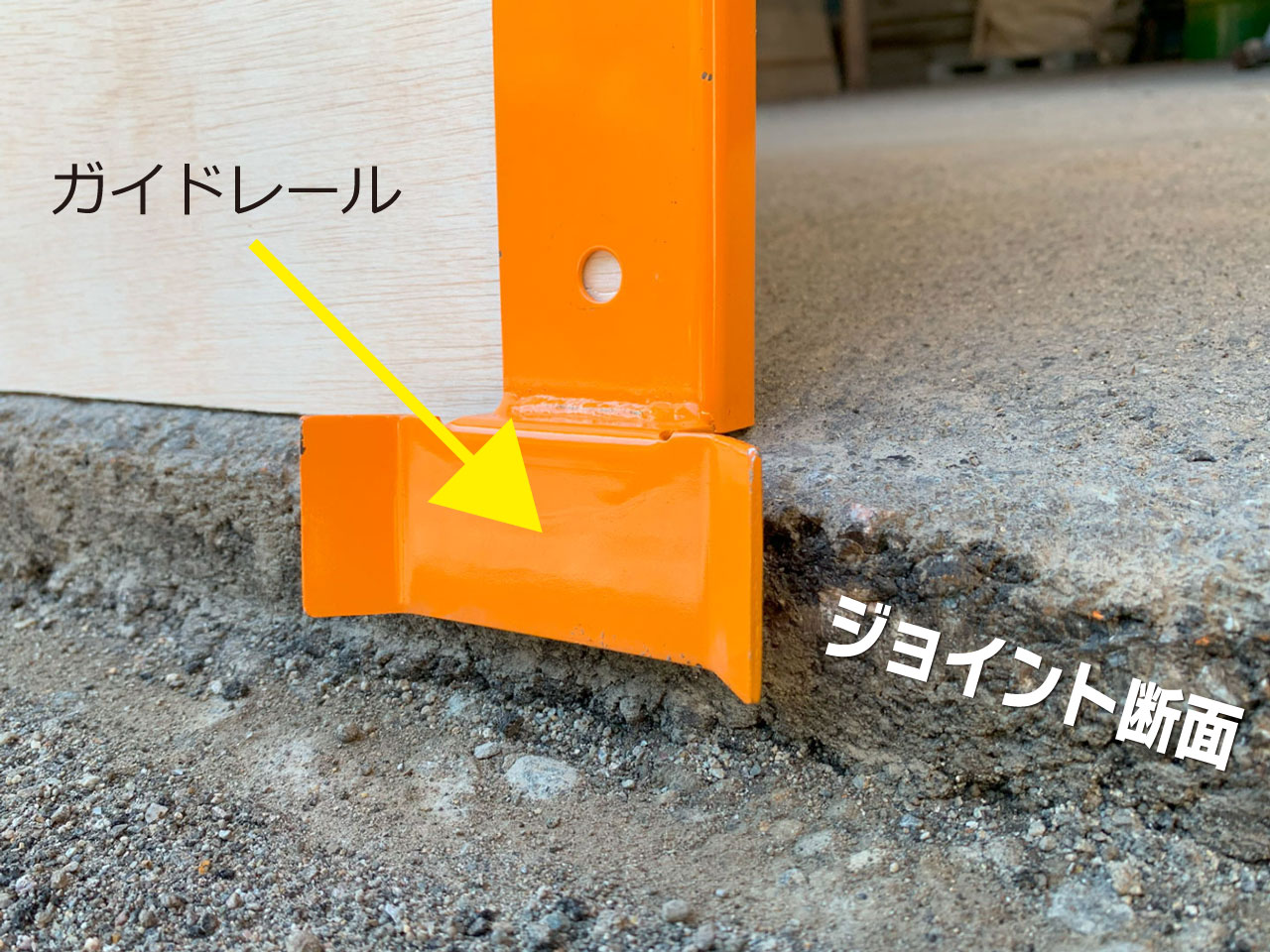

- スライダーのガイドレールを舗装ジョイントの断面に合わせます。

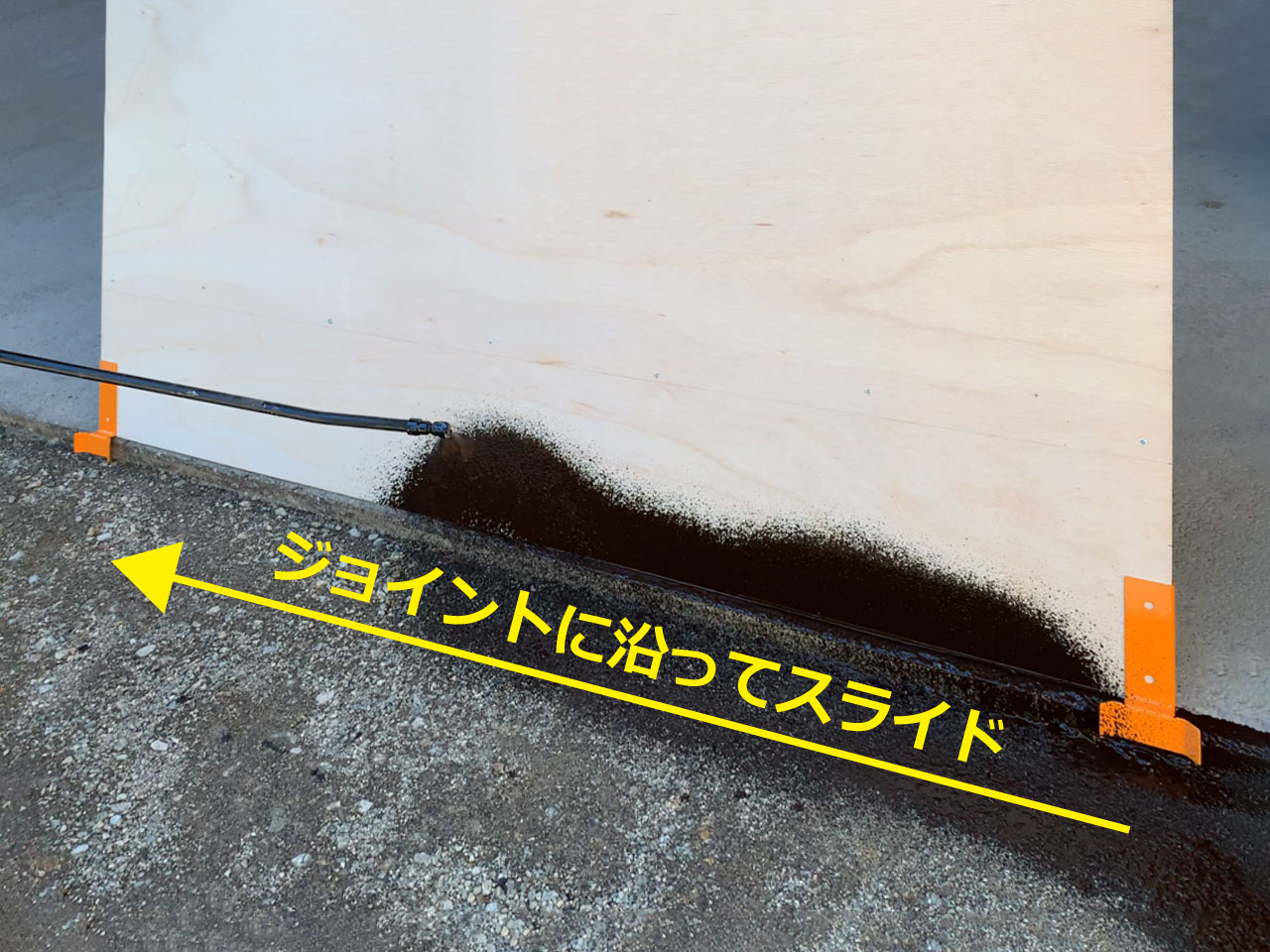

- ガイドレールを断面に沿わせるように合板をスライドさせながら乳剤を散布します。

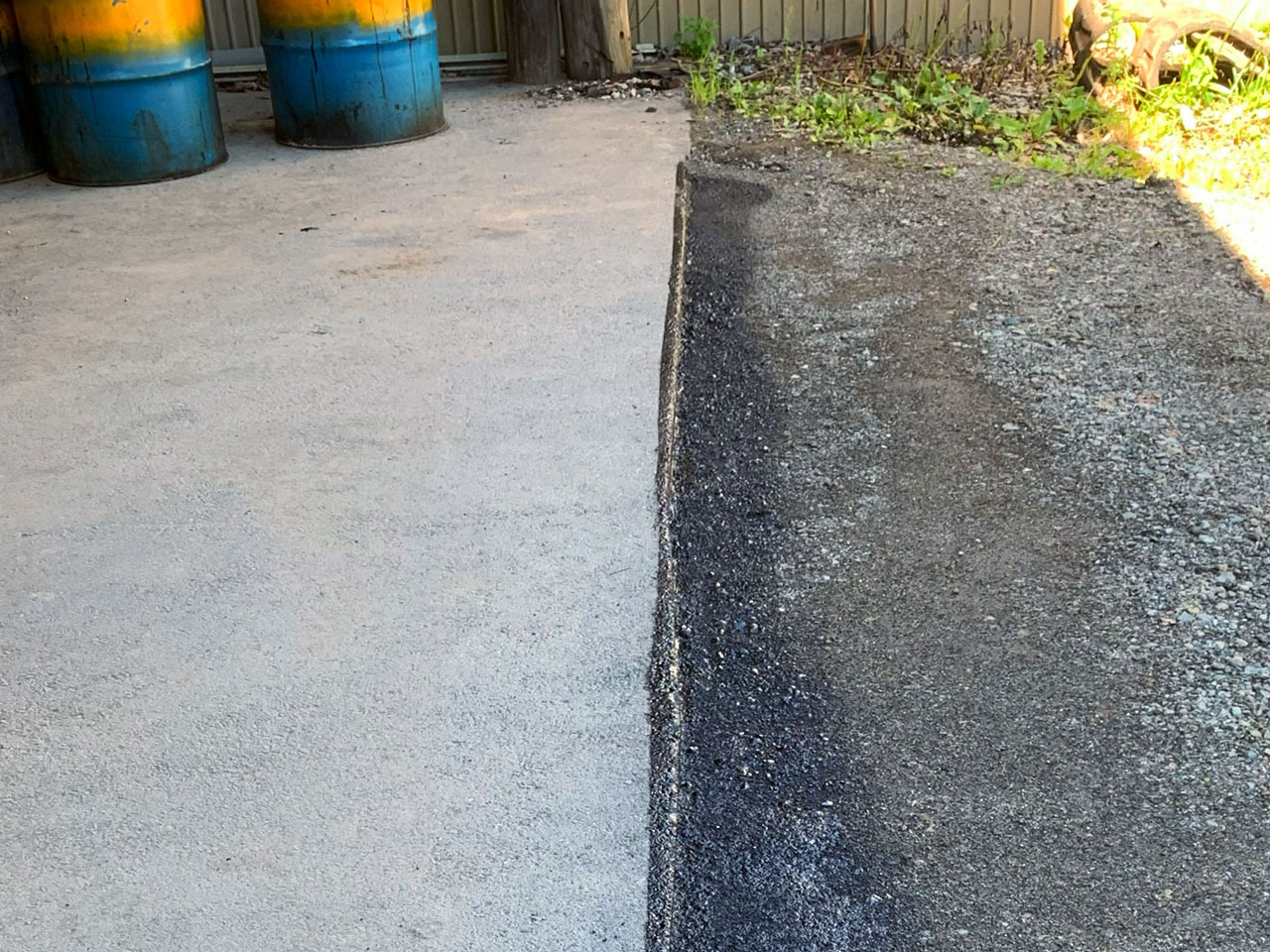

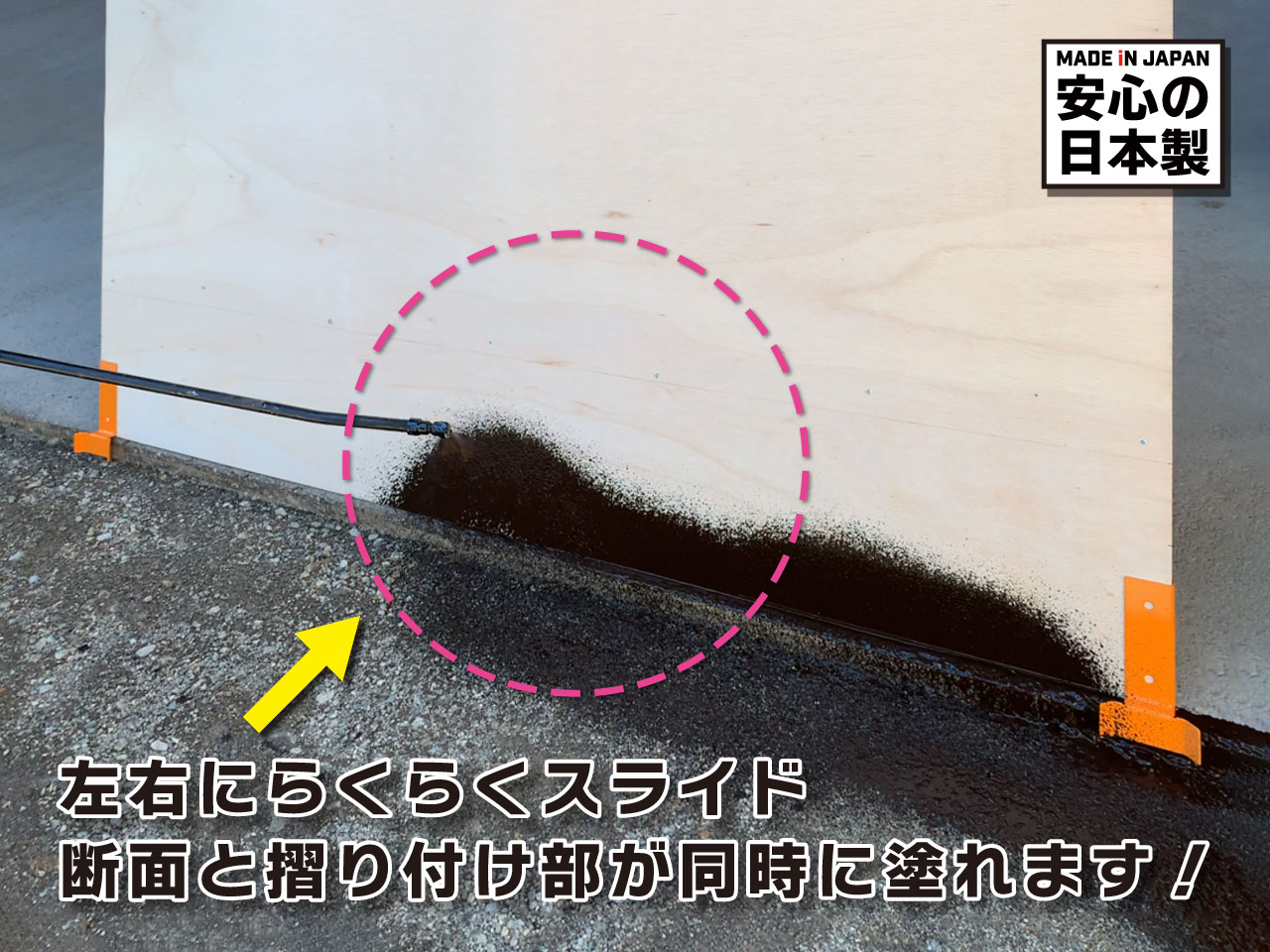

- 簡単かつ綺麗に擦り付け部と端部の乳剤散布を行う事ができます。

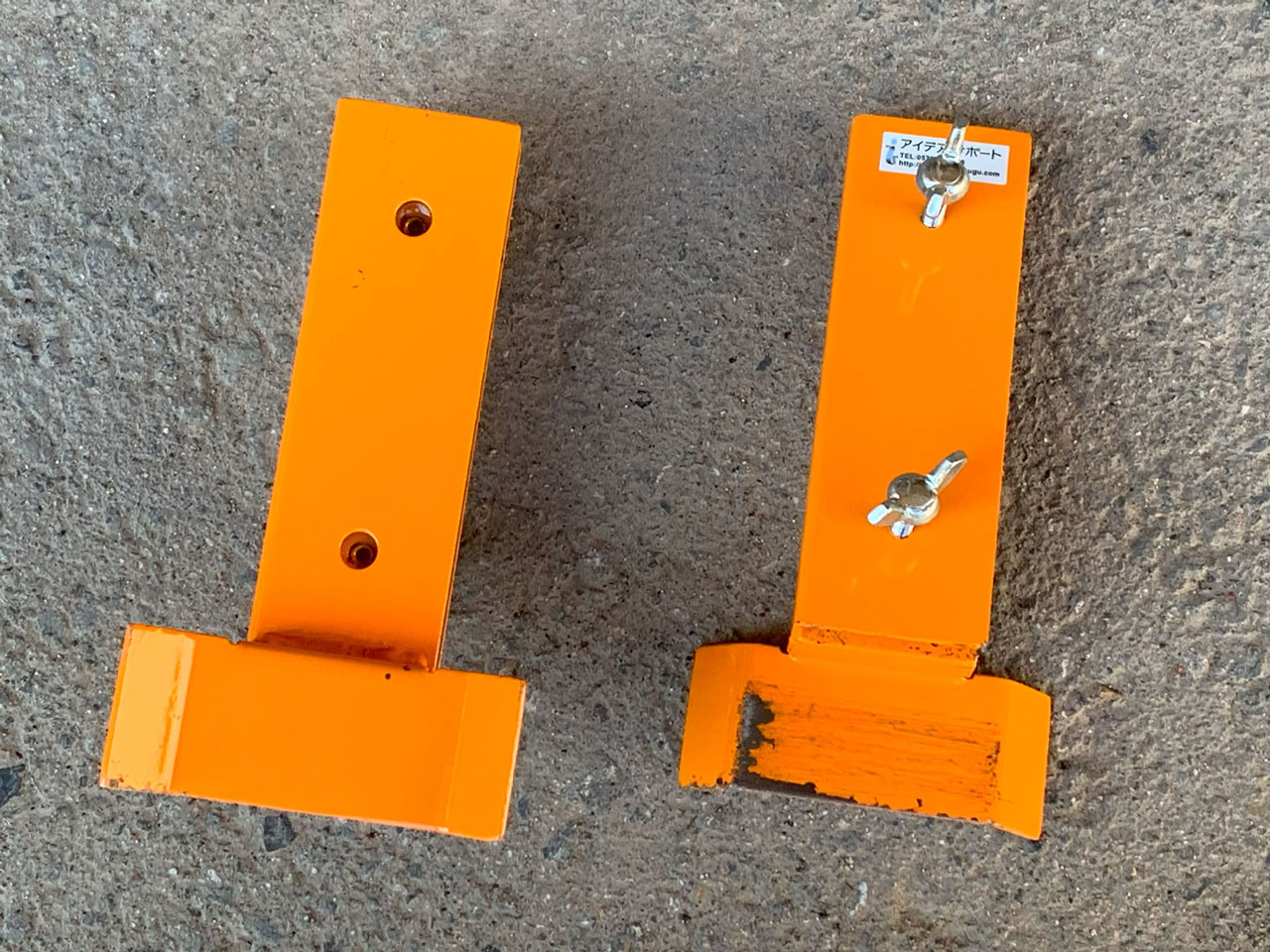

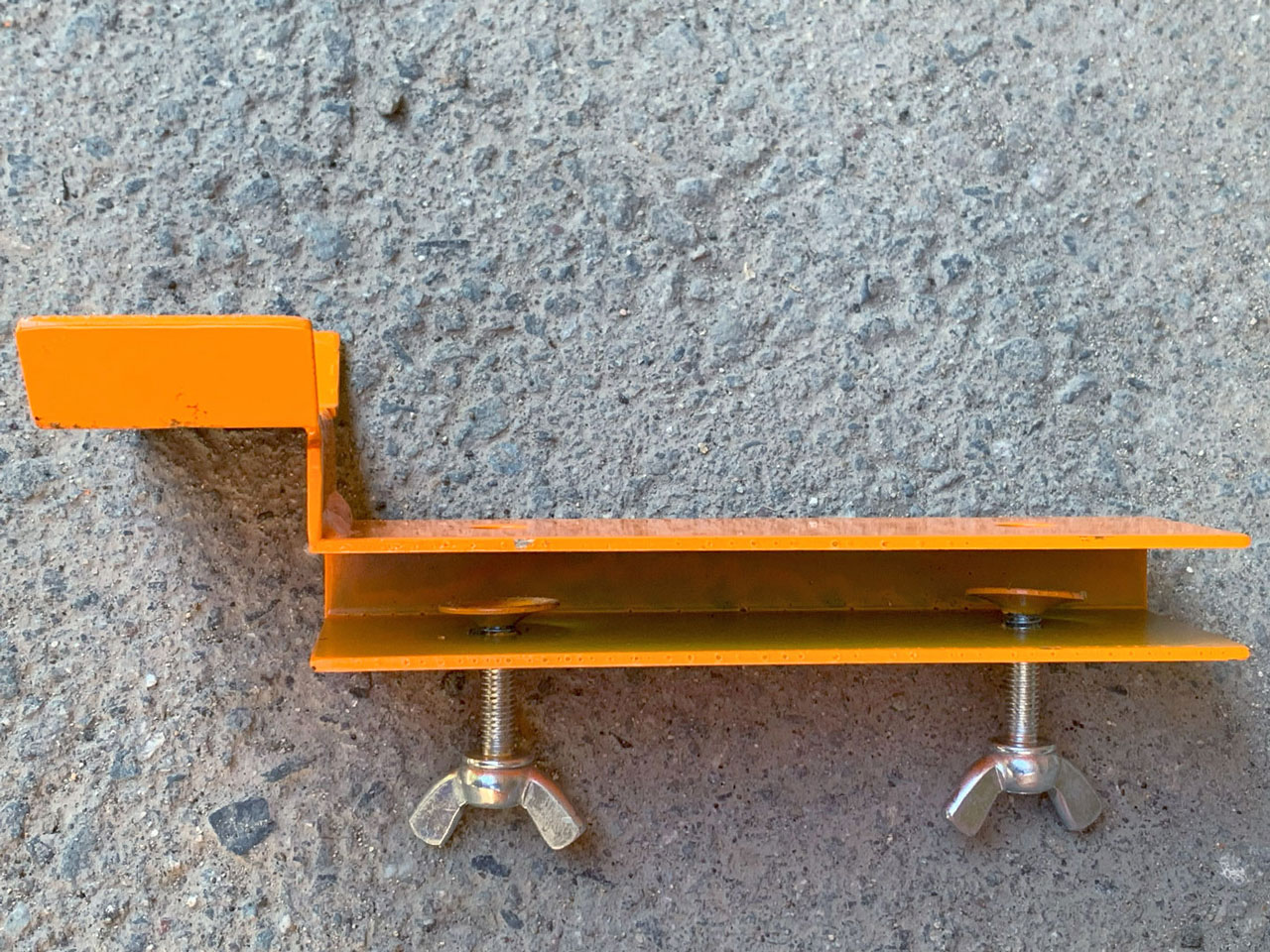

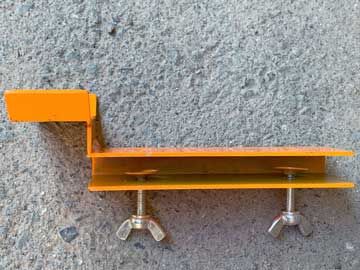

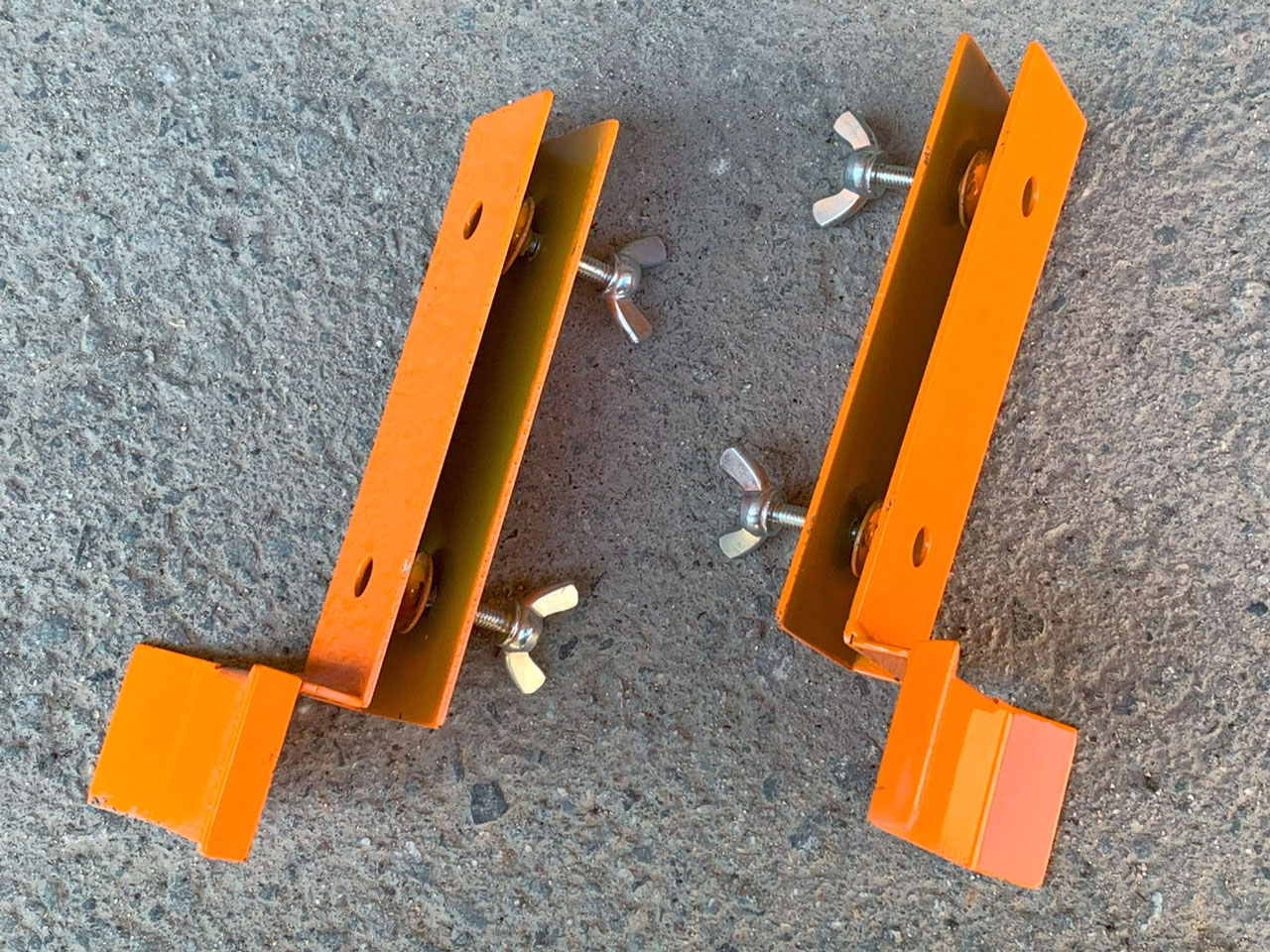

各部画像 クリックすると拡大表示されます
製品紹介動画
仕様
| 製品コード | IS008-10 |
|---|---|
| ＪＡＮコード | 4589534263250 |
| 寸 法 | 長さ19cm × 幅10cm × 奥行4cm（固定用ネジ含まず） |
| 質 量 | 約855g（1個） |
| 材 質 | 鉄製 |
| 入 数 | 2（左右各1） |
| 付属品 | 木ネジ × 10（養生用合板補強用桟取り付け用） |
