路盤用簡易糸張り装置 糸張りくん

路盤用簡易糸張り装置 糸張りくん

製品の特長

測定作業の省力化でコストダウン

糸張りくんは2体の支柱に張られた糸の張力を保持したまま0.5~10m程度の範囲で任意の長さで糸を張ることができる簡易的な糸張り装置です。路盤切削面、アスファルト舗装敷均し面からの高さなどが簡単に測定出来ます。
従来は2人の人が糸を張り、糸を張った2点間で他の一人が高さを確認することで3人の作業員を必要としていましたが、糸張りくんを使用すればこれらの作業を一人で行うことが可能な省力化装置です。
また、自立する写真用標尺を使えば、工事管理用の写真撮影を一人で行うことができます。

自動巻き取り装置付き

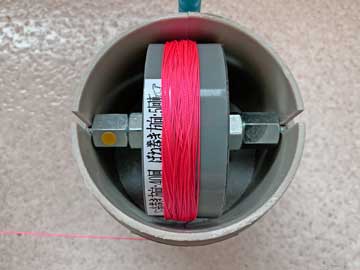

本体内部に自動巻き取り装置を内蔵しているので測定中は糸にテンションがかかった状態を保ちます。
測定終了後は手作業で巻き直す必要はありません。

コンパクトに重ねて片手で持ち運べる

省スペースに収納できて、持ち運びも簡単です。

使用方法

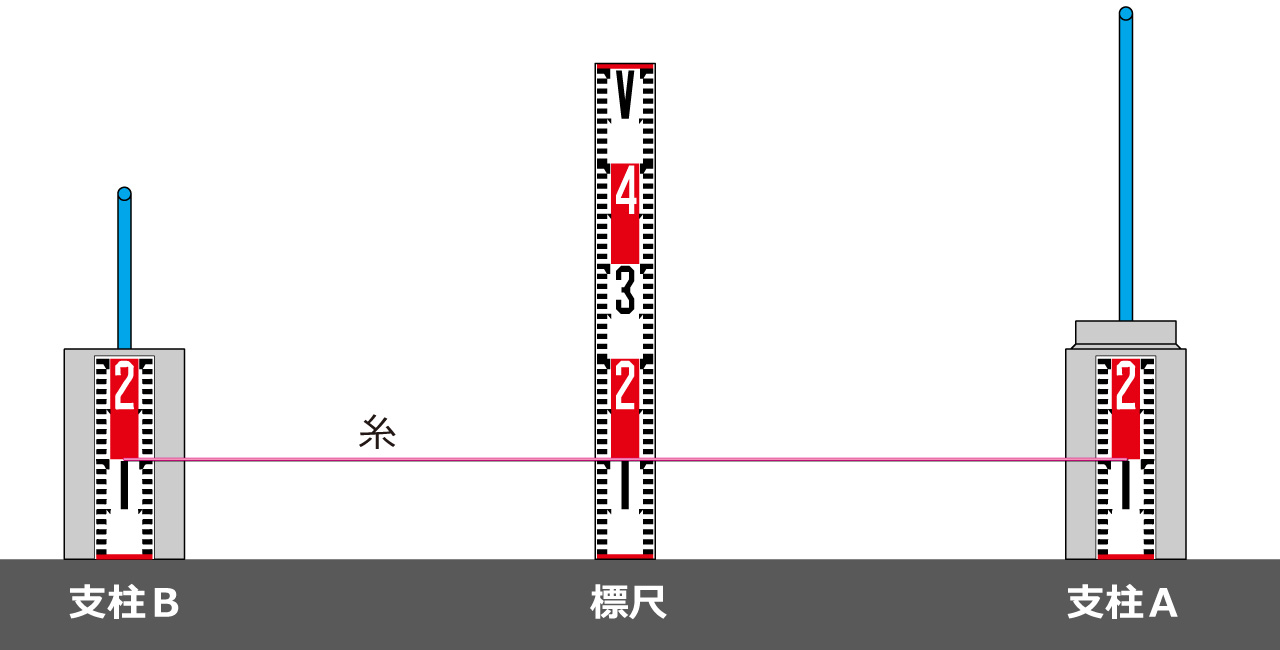

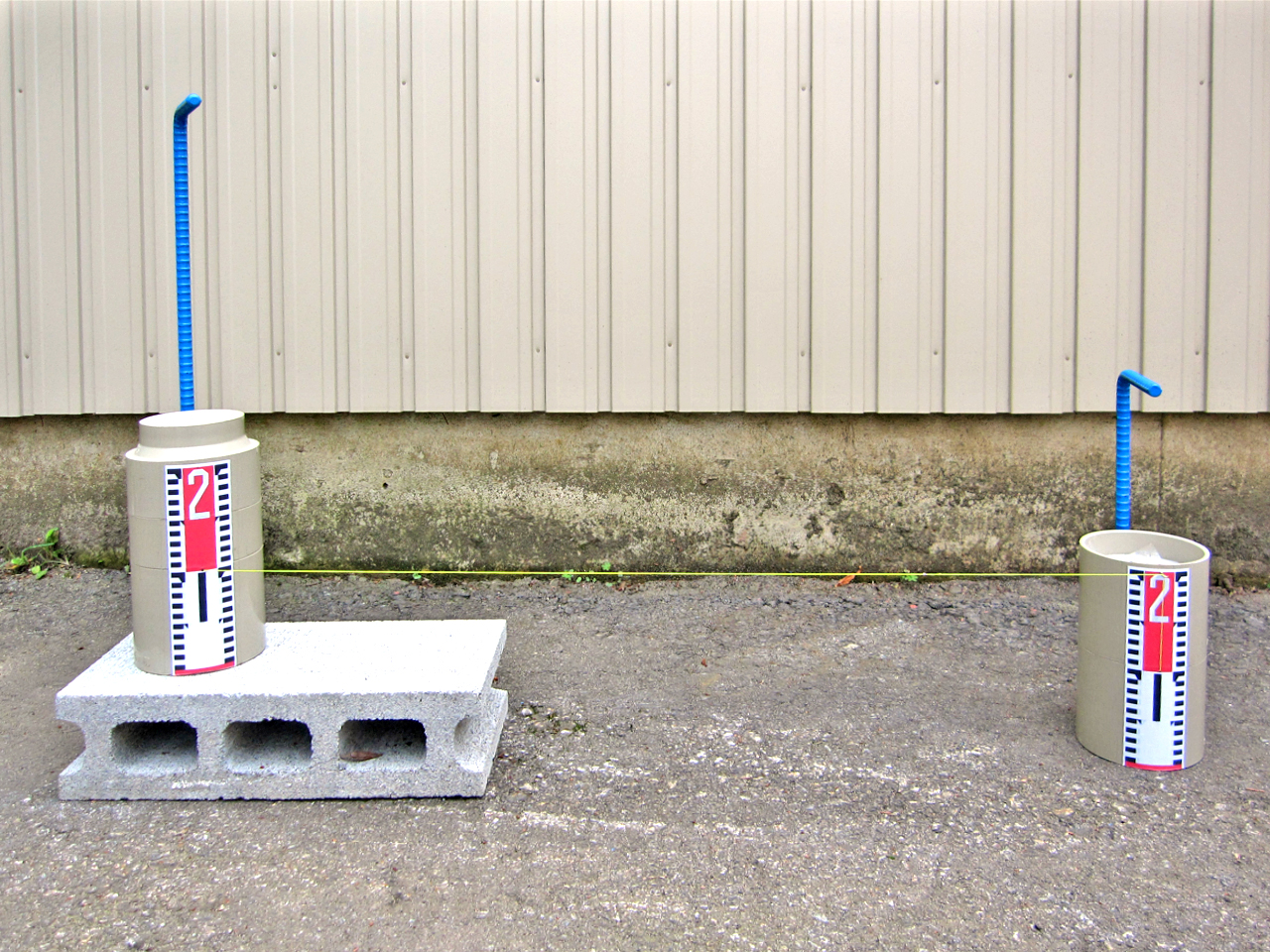

  1. 支柱A(取手が長い方)を測定地点の片側に設置します。
  2. 支柱B(取手が短い方)を測定地点のもう一方に設置します。
    自動巻取り装置が内蔵されているので、糸はテンションがかかった状態になります。
  3. 現場の写真管理が必要な場合は市販の自立標尺を使用すれば一人での撮影が可能です。
  4. 作業が終了したら、支柱Bを支柱Aの箇所まで移動してください。糸は自動で巻き取られます。

※張られた糸は自重により若干のたるみが生じます。製品同梱の説明書を参考に校正確認を行ってください。

製品紹介動画

仕様

製品コード KG01011
JANコード 4589534262192
寸 法 収納時 124×150×H600㎜
支柱A 124×150×H560㎜
支柱B 124×150×H380㎜
質 量 約8.6㎏(支柱A:4.6㎏、支柱B:4.0㎏)
材 質 本体:塩ビ(内部コンクリート詰め)
取手:異形鉄筋
水 糸 φ0.8㎜ 蛍光ピンク色

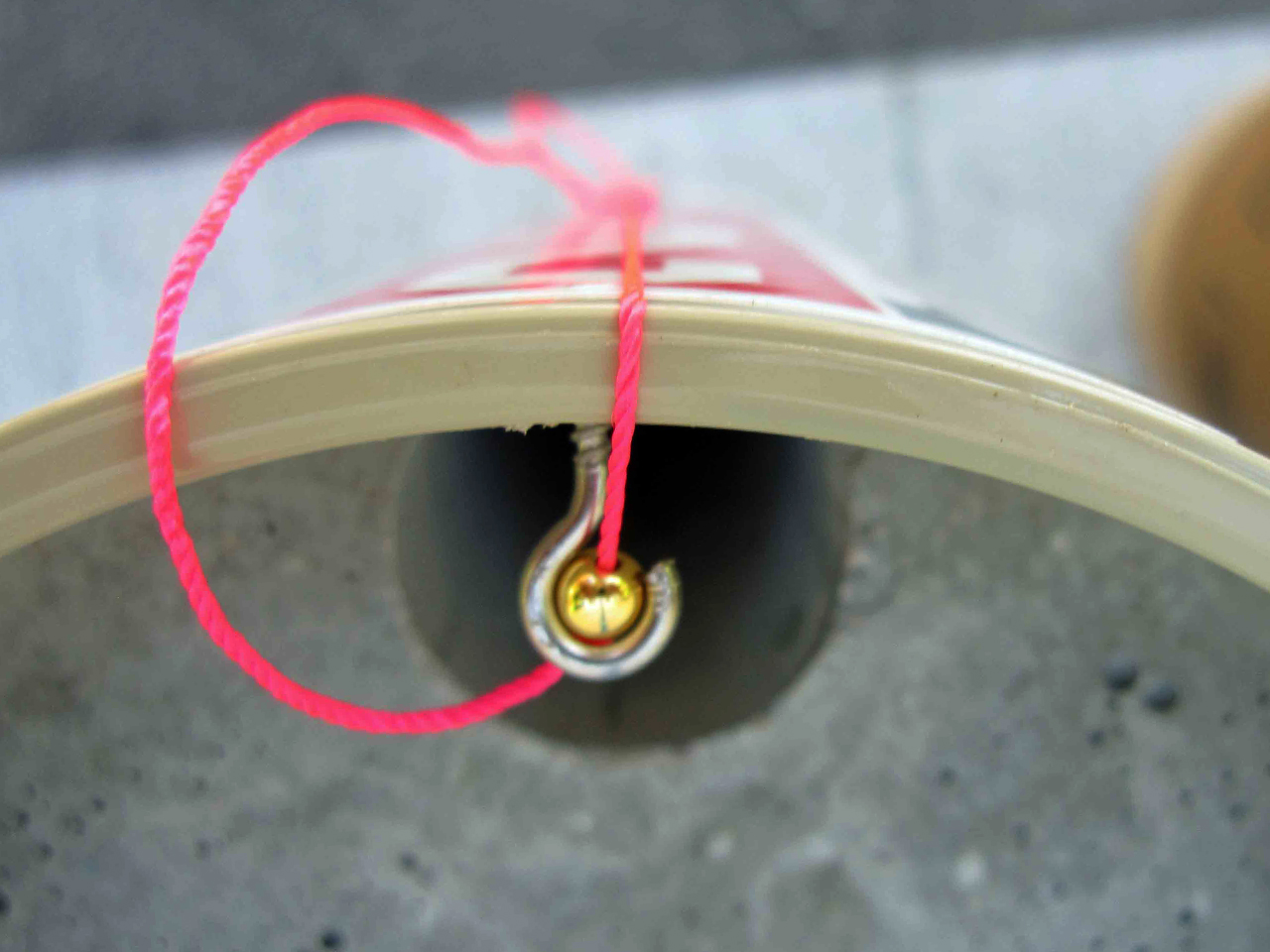

付属品 糸掛用フック
