補助目盛スケール 上下わかるくん

補助目盛スケール 上下わかるくん

上下わかるくんは、測量ロッドに取り付けて使用する補助目盛スケールです。
面倒な基準値と読み取り値の差し引き計算不要で水糸の高さが簡単に読み取れます。

製品の特長

計算不要でケアレスミスを減少

上下わかるくんは、測量ロッドに取り付けるだけで、水糸の高さが簡単に読み取れます。

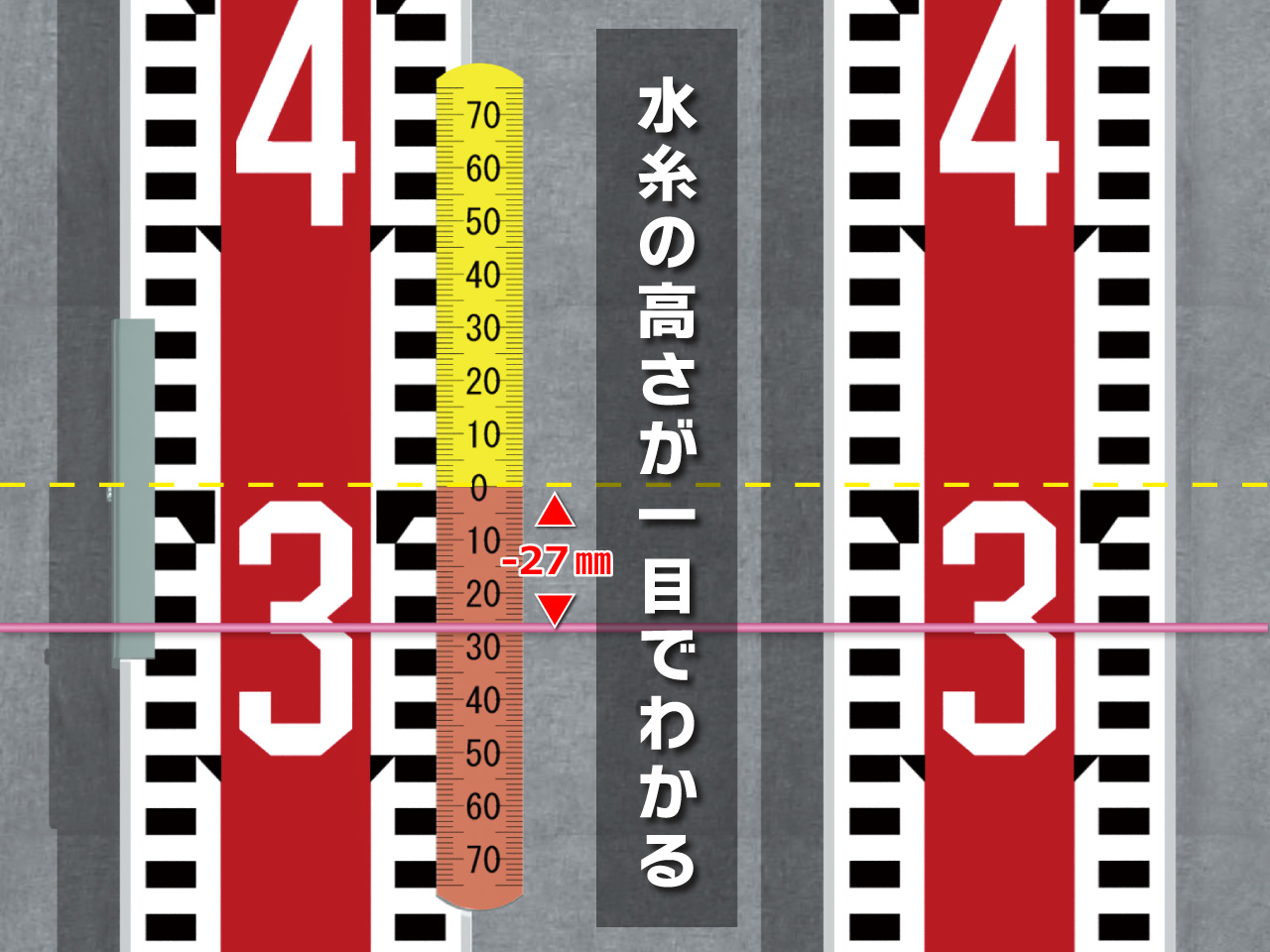

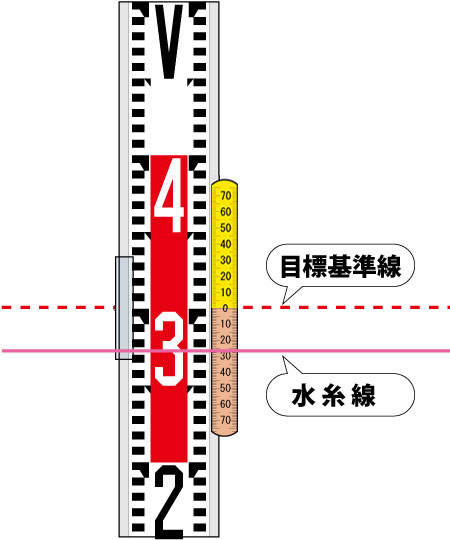

  水糸の位置=基準値からの高さ(±)
になるので、面倒な基準値と読み取り値の差し引き計算が不要になります。

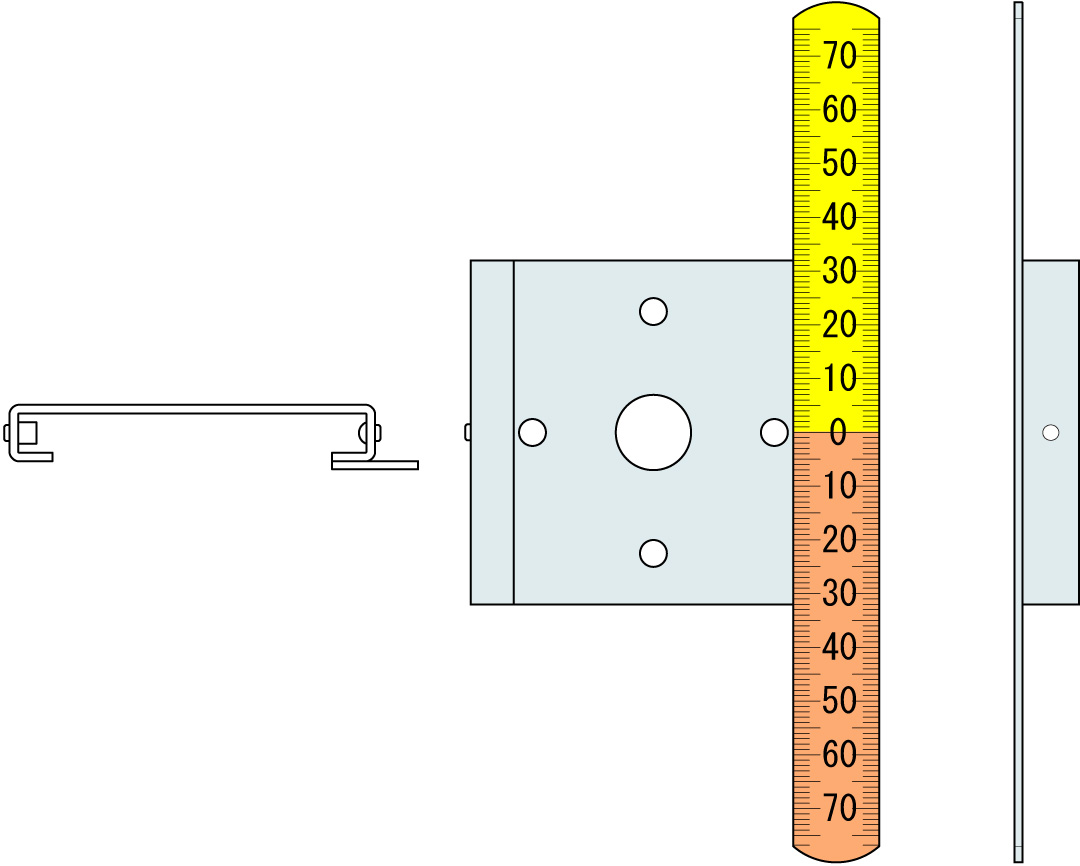

アルミ製測量ロッドにそのまま取り付け可能

60㎜幅×6㎜厚のアルミ製測量ロッドに対応。
お持ちの測量ロッドと組み合わせてお使いいただけます。

簡単スライド操作

板バネ固定で上下の調節もスムーズです。

使用方法

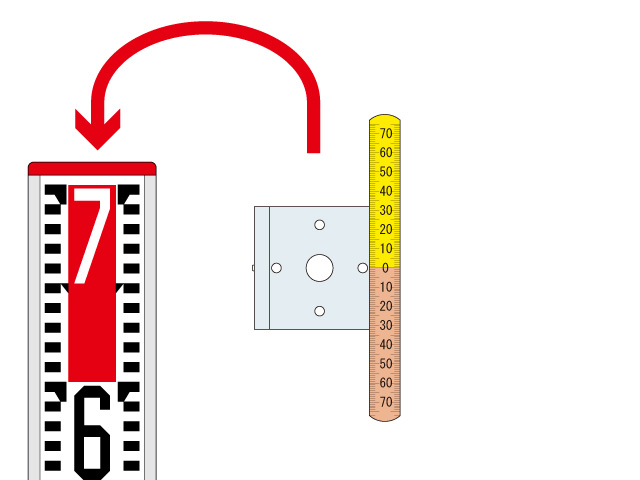

  1. ロッドに上下わかるくんを取り付けます。

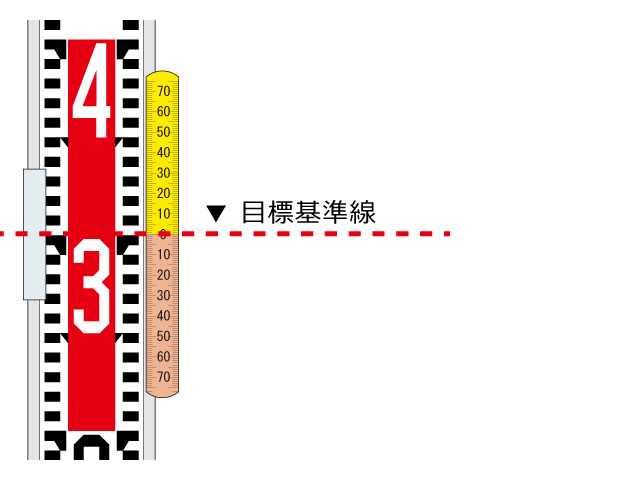

  2. ⾼さ基準値に⽬盛のゼロ位置を合わせます。

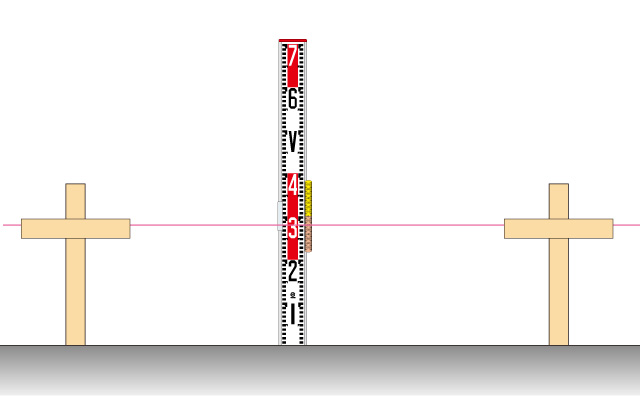

  3. ロッドを設置して⽔⽷を張ります。

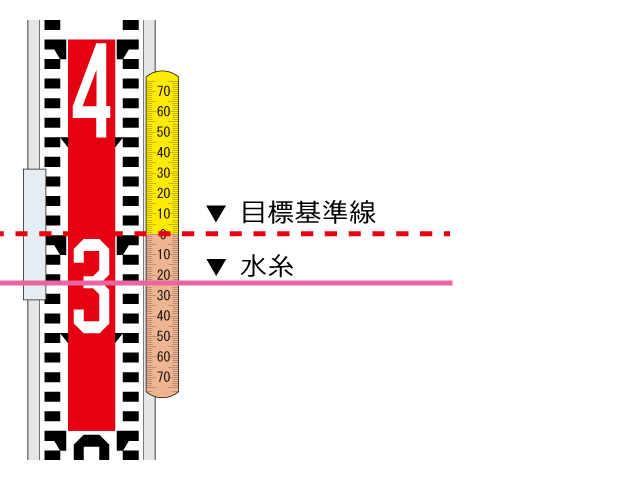

  4. ⽔⽷位置の⽬盛を読み取ります。



製品紹介動画

仕様

製品コード IS051
JANコード 4589534261744
対応ロッド アルミ製ロッド(幅60mm × 厚さ6mm)
質 量 90g
材 質 鉄製

各種ダウンロード

画像をクリックするとpdfファイルが開きます

カタログ
